TDT 3S 5A Pil Koruma Devresi LiFePO4 BMS

Açıklama

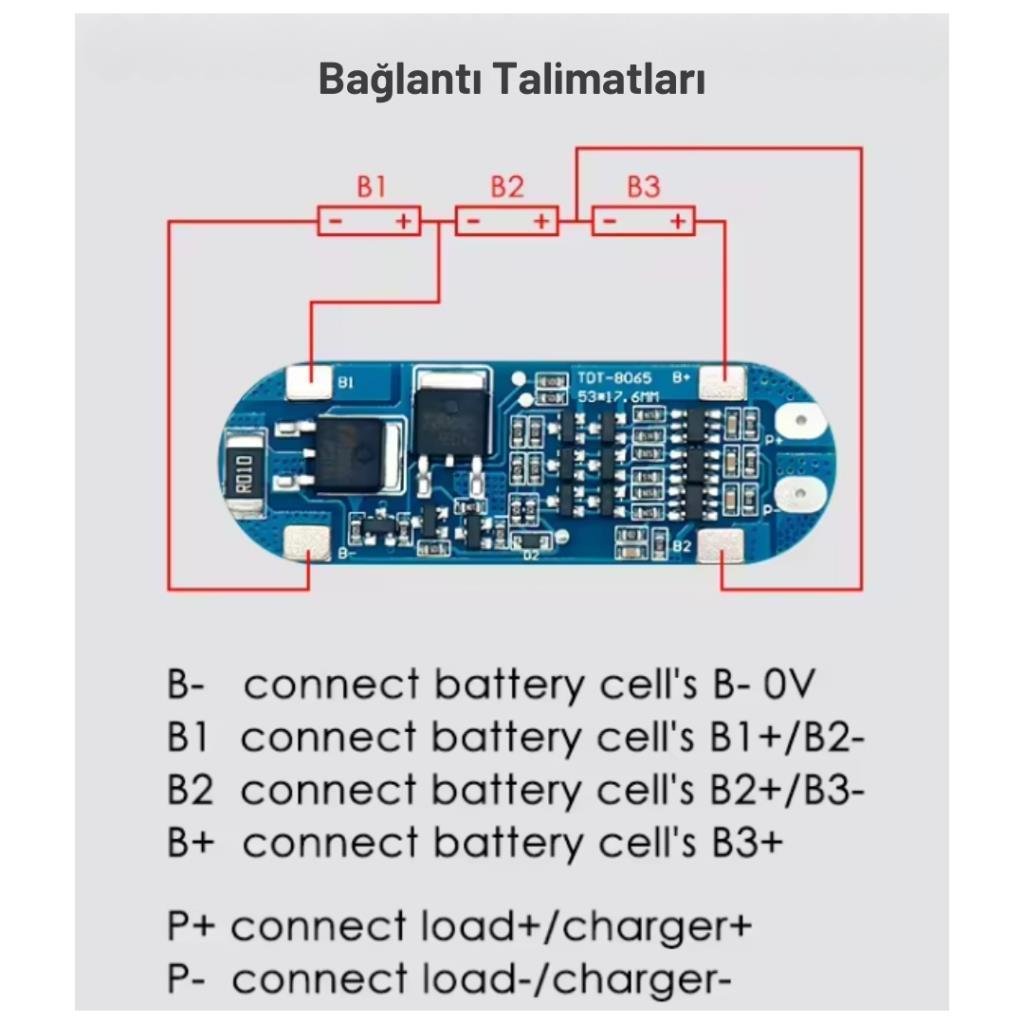

3 hücreli 18650 pillerin korumalı balans devresidir. Bu ürün 11.1V, 12V ve 12.6 voltluk pil paketler için uygundur. Giriş gerilimi 12.6V’u geçmemelidir. 3.7V nominal ve 4.2V full şarj gerilimine sahip lityum piller için uygundur. Ürünün kullanımında aşağıda bulunan bağlantı şemasından faydalanabilirsiniz. Kısa devre durumunda pile ve devreye zarar verebilir ve yangına sebep olabilirsiniz. Ölü pillerin bağlı olması sağlam pillere de zarar verecektir.

• Giriş voltajı: 12.6V
• Aşırı şarj voltaj aralığı: 4.25-4.35v ± 0.05v
• Aşırı deşarj voltaj aralığı: 2.3-3.0v ± 0.05v

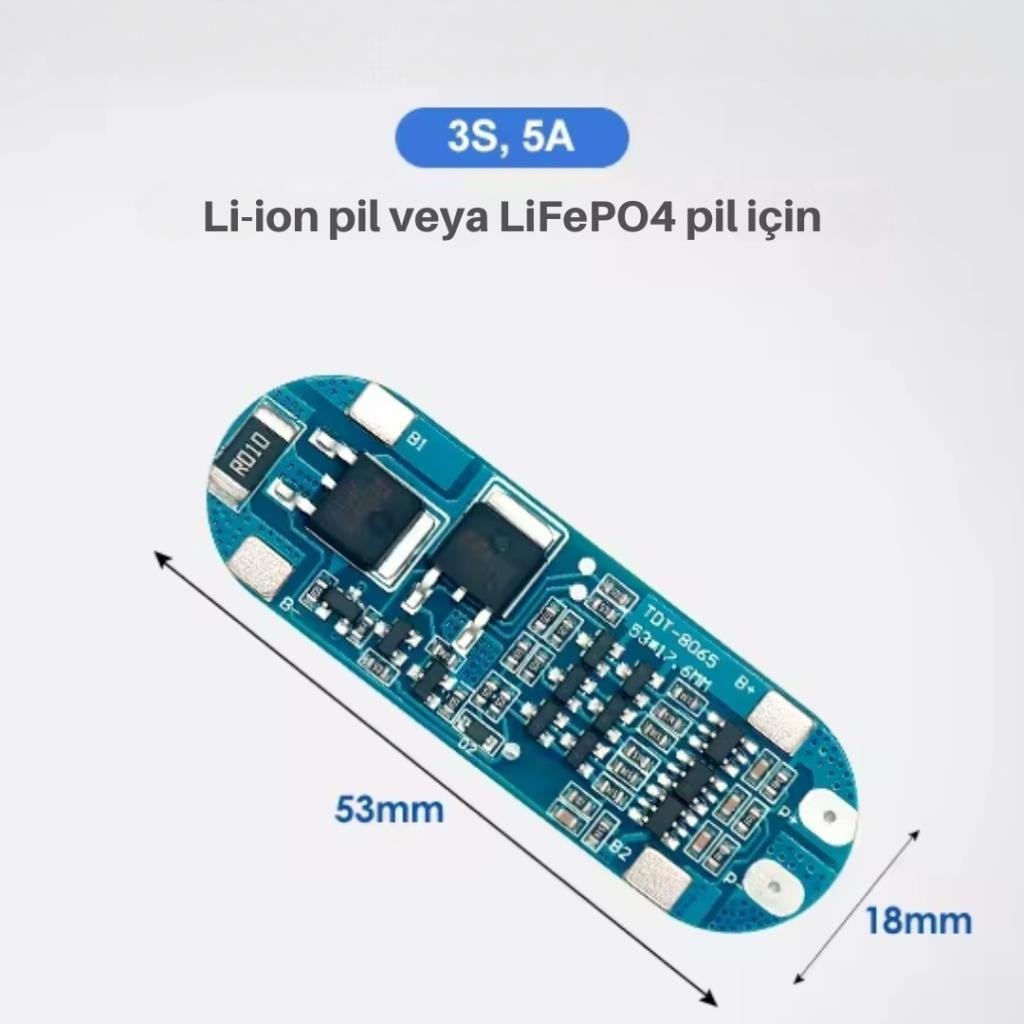

• Boyut: 50 x 16 x 1.0mm
• Maksimum çalışma akımı: 5-8A
• Maksimum anlık akım: 9-10A
• Çalışma sıcaklığı: -40 – +50 ℃
• Boştaki akım: 6uA’dan az
• Ömür: 30.000 saatten fazla
• İç direnç: 60mΩ’dan az
• 3S (3 18650 pil veya polimer lityum pil serisi kombinasyonu için)
• 10.8V (polimer pil için anma gerilimi)
• 11.1V (18650 veya 3.7V lityum pil anma gerilimi)
• 12.6V (lityum pil tam şarjlı)
• Deşarj 10A (maksimum deşarj akımı sınırına göre)
• Kısa devre koruması.
• Aşırı şarj koruması.
• Aşırı deşarj koruması.
• Aşırı akım koruması.
